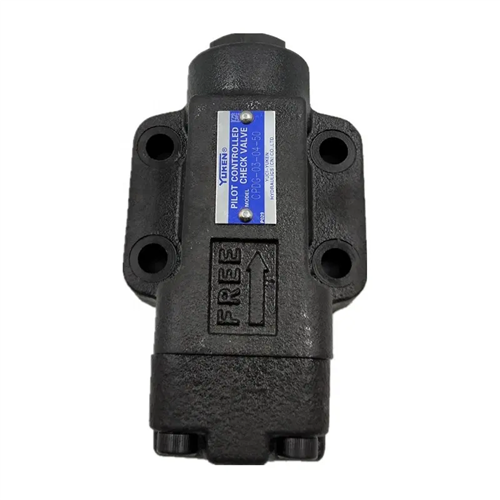

SL30GA1-4X/ SL30PA1-4X/V SL30PB1-4X hidraulinis valdymo atbulinis vožtuvas hidraulinis

Kategorijos redagavimasKlasifikavimas pagal valdymo metodą: rankinis, elektroninis, hidraulinisKlasifikavimas pagal funkcijas: srauto vožtuvas (droselinis vožtuvas, greičio reguliavimo vožtuvas, šuntas ir kolektoriaus vožtuvas), slėgio vožtuvas (perpildymo vožtuvas, slėgio mažinimo vožtuvas, sekos vožtuvas, iškrovimo vožtuvas), krypties vožtuvas ( elektromagnetinis kryptinis vožtuvas, rankinis kryptinis vožtuvas, vienpusis vožtuvas, hidraulinio valdymo vienpusis vožtuvas) Klasifikuota pagal montavimo būdą: plokštelinis vožtuvas, vamzdinis vožtuvas, superpozicinis vožtuvas, srieginis kasetinis vožtuvas, dangtelio plokštės vožtuvas

product-800-139

Prekės aprašymas
Vožtuvą daugiausia sudaro korpusas (1), vožtuvas su vožtuvu (2), suspaudimo spyruoklė (3), valdymo vožtuvo šerdis (4) ir pasirenkamas iš anksto atidaromas rutulinis vožtuvas (5).
Sėdynės vožtuvas leidžia skysčiui tekėti iš A į B nereikalaujant išorinio pilotinio slėgio. Priešinga kryptimi sėdynės vožtuvas uždaromas hidrauliškai.
Condition: pA>pB plius atidarymo slėgis (suspaudimo spyruoklė).
Aukšto valdymo slėgio prievade X pakanka, kad valdymo vožtuvo šerdis (4) judėtų rutulinio lizdo vožtuvo (5) kryptimi (modelis "A") ir nustumtų vožtuvą (2) nuo jo lizdo. Tai leidžia laisvai tekėti abiem kryptimis (aktyviai laikant atvirą).
Siekiant užtikrinti aktyvų vožtuvo atidarymą, slėgio santykis abiejose valdymo ritės (4) pusėse yra toks pat svarbus, kaip ir valdymo ritės (4) arba pakeliamojo vožtuvo (2) ploto santykis.
Todėl modeliai su ir be išankstinio atidarymo „A“ ir „B“ yra skirti SV tipui (didelis žiedinis plotas). A3 (8); Prijungus pA).
